XPCF细碎机

在线询价收藏
进料粒度:
≤350mm
产 量:
15-500吨/小时
产品简介:
高效二合一破碎机-XPCF高效细碎机是郑州鼎盛专利产品,适用于抗压强度不超过150MPa,表面水分不超过10%的中等磨蚀性以下的物料。目前广泛应用于水泥厂、电石厂、火电厂脱硫等,对石灰石和电石的破碎效果显著。
推荐指数:
>> 点击切换图片
点击这里用qq交谈

  XPCF系列高效细碎机,是我公司在吸收消化国内外先进技术、结合国内相关行业具体工况条件、并根据我公司多年来生产细碎机的经验而研制开发的高效细碎机。一般用于水泥厂的细碎,砂石骨料细碎,机制砂作业等。XPCF高效细碎机综合了现有的锤式、反击式、冲击式等破碎机的优点,在结构及材料等方面做了更大的改进。优化设计的破碎腔型,提高了细碎效果,并增强备品配件统一性。锤头采用钨钛合金组合式结构及其它特种耐磨材料,极大地提高了锤头的使用寿命。该类型破碎机锤头是破碎机的核心部件,是我公司产品,特别是在熟料破碎方面具有好的技术指标。

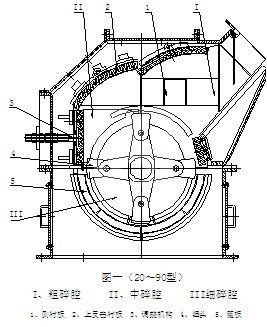

细碎机结构图

  细碎机组成结构:

  XPCF系列破碎机主体主要由转子、壳体、破碎腔、排料篦子和传动机构组成。

  XPCF系列细碎机分左传动和右传动两种装配方式,装配方式的定义:顺着输送物料的方向看(或站在进料口的方向看),传动装置位于破碎机的左侧,称为左装,反之称为右装,订货时应注明是左装还是右装。

  XPCF系列高效细碎机具有生产能力大、产品粒度细、耐磨件使用寿命长、需用电机功率减小、电耗降低、维护保养方便等显著特点。投入使用后,为用户取得了明显的经济效益,真正体现了我公司“热爱我们的客户,为客户创造财富、带去欢乐”的经营理念。

  细碎机性能特点:

  1、生产能力大、产品粒度细。

  2、采用三腔曲面形破碎腔,使物料打击次数增多,硬挤压,磨擦减少,因而减少锤头损耗,耐磨件使用寿命更长;

  3、反击板与锤头间隙能方便调节,能有效控制出料粒度;

  4、采用可偏转结构,如遇坚硬物料可一定程度防止锤头断裂;

  5、使维修更方便,开盖装置有液压装置;

  6、左衬板、篦子与锤头间隙可调,当粒度超过规定值后,可将其按不同的方法向里调整;

  7、驱动采用电机直接驱动,驱动机构使系统运转更平稳;

  8、排料篦子与转子的间距可调,保持锤头与篦子的间隙,控制缝宽保持出料粒度稳定。

  细碎机技术参数:

型号 转子尺寸(mm*mm) 处理能力
(t/h)
主轴转速(r/m) 进料尺寸 (mm) 出料粒度 (mm) 电机功率 (kw) 外形尺寸(L*W*H)
XPCF20 Φ800*400 15-20 813 120 4 30-37 1320*1529*1578
XPCF30 Φ800*600 20-30 813 120 4 37-45 1520*1529*1578
XPCF40 Φ900*600 30-40 807 150 5 37-45 2008*1478*1896
XPCF50 Φ900*700 40-50 807 150 5 45-55 2008*1578*1896
XPCF60 Φ900*900 50-60 807 150 5 55-75 1969*1777*1866
XPCF70 Φ1000*950 60-70 726 200 6 55-75 2337*2054*2167
XPCF80 Φ1000*1100 70-80 726 200 6 75-90 2337*2208*2167
XPCF90 Φ1000*1250 80-90 726 200 6 90-110 2337*2359*2167
XPCF100 Φ1250*1100 90-100 581 250 8 90-110 2915*2153*2480
XPCF125 Φ1250*1350 100-125 581 250 8 110-132 2915*2375*2480
XPCF150 Φ1250*1650 125-150 581 250 8 160-200 2915*2669*2480
XPCF200 Φ1600*1350 150-200 450 300 10 160-220 3178*2604*2810
XPCF250 Φ1600*1600 200-250 450 300 10 220-250 3174*2906*2809
XPCF300 Φ1800*1800 250-300 403 350 12 315-355 3788*3250*3100
XPCF400 Φ1800*2200 300-400 398 350 12 400-450 3862*3663*3500
XPCF500 Φ2000*2405 400-500 363 350 12 500-560 4141*4046*3774

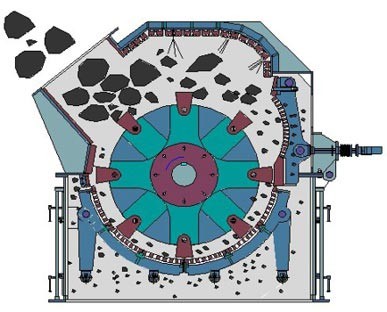

细碎机结构原理图

  细碎机工作原理:

  国内水泥行业对物料细碎问题一直没有很好的解决办法,大部分仍采用PEX细颚式破碎机,破碎出料粒度达到20-30mm,这是造成粉磨系统效率低下、能耗高的主要原因。如果将物料的平均粒度降低到P80≤3-5mm,再合理调整磨机工艺参数,将使磨机产量大大提高。

  原料通过给料设备(如皮带机、板喂机)喂入破碎机的进料口后,进入破碎腔,如图所示:物料碰上由V带驱动的高速旋转的转子,被锤头迎头打击,大块物料被立即击碎,碎料高速飞向上反击板,进行第二次碰撞破碎,反弹物料与后续飞来的物料相互撞击破碎;物料在第一腔破碎后进入第二腔重复破碎,最后经卸料篦子过滤摩擦破碎,达到要求的物料从篦缝排出,较粗物料返回第一腔重新破碎。由于在破碎腔内密集悬浮着物料层,后续进入破碎机的物料如同子弹打靶一样,射入密集的物料层中,破碎腔内恰如“枪林弹雨”“子弹横飞”,物料间相互高速撞击产生高效的解理破碎,破碎后的细小颗粒又产生剧烈的“搓”“磨”而产生大量细粉,最后合格的细粉通过篦缝卸出。由于在“石打石”破碎机中70%-80%破碎是在物料间相互撞击产生的,因而锤头、衬板的磨损负荷只有常规破碎机的20%-30%,以往大量用于磨损锤头、衬板的有害功转变为破碎物料的有用功,故真正实现了“石打石”解理破碎。XPCF高效细碎机与常规破碎机相比:功耗降低,耐磨件寿命提高,破碎比增大。
