圆振动筛的运动轨迹呈圆周，圆振筛做圆形运动，是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，是专门为采石厂筛分料石设计的，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。
圆振动筛，振幅强弱可调节，物料筛淌线长，多层筛分，各档规格筛选清晰，筛分效率高，适合采矿、砂石行业，适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
圆振动筛性能特点：
1、环槽铆钉联接、结构先进，坚固耐用;
2、采用轮胎联轴器，柔性连接，运转平稳;
3、采筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷;
4、结构先进、采用块偏心作为激振力，激振力强、电耗低、噪音小;
5、采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理量大;
6、振动器采用大游隙轴承，稀油润滑、噪声低、寿命长;
7、部件通用性强，维修方便;
8、多种筛分辅助配置和型号，满足不同行业的需求，达到良好筛分目的。
| 型号 |
筛面面积(m2) |
筛面层数 |
筛面倾角(°) |
双振幅(mm) |
振动频率(HZ) |
给料粒度(mm) |
处理能力(t/h) |
外形尺寸(L×W×H)(mm) |
功率/转速(kw/rmp) |
重量 |
|---|---|---|---|---|---|---|---|---|---|---|
|
YK1245 |
5.4 |
1 |
20 |
6～8 |
16.17 |
0-25 |
10-150 |
2785×3008×5024 |
11/970 |
4210 |
|
2YK1245 |
5.4 |
2 |
17.5 |
6～8 |
16.17 |
0-200 |
40-150 |
5083×2855×3550 |
11/970 |
5731 |
|
3YK1245 |
5.4 |
3 |
17.5 |
6～8 |
16.17 |
0-150 |
30-120 |
4995×2855×3595 |
15/970 |
5366 |
| YK1545 |
6.75 |
1 |
20 |
6～8 |
16.17 |
0-25 |
150-180 |
5024×3008×3251 |
11/970 |
4840 |
| 2YK1545 |
6.75 |
2 |
17.5 |
6～8 |
16.17 |
0-25 |
150-180 |
5083×3155×3642 |
15/970 |
5838 |
|
3YK1545 |
6.75 |
3 |
17.5 |
6～8 |
16.17 |
0-25 |
150-180 |
5083×4030×3188 |
18.5/970 |
6820 |
|
4YK1545 |
6.75 |
4 |
20 |
6～8 |
16.17 |
0-25 |
150-180 |
4930×3008×4248 |
22/970 |
7200 |
|
YK1848 |
8.64 |
1 |
20 |
6～8 |
16.17 |
300 |
150-250 |
5226×3442×3760 |
18.5/970 |
5600 |
|
2YK1848 |
8.64 |
2 |
17.5 |
6～8 |
16.17 |
150 |
250-500 |
5450×3450×3320 |
22/970 |
5628 |
|
3YK1848 |
8.64 |
3 |
17.5 |
6～8 |
16.17 |
300 |
150-200 |
5271×3701×3566 |
22/970 |
6288.7 |
|
YK2160 |
12.6 |
1 |
15～35 |
6～10 |
13～15 |
300 |
172-864 |
6170×3360×3855 |
30/1480 |
10573 |
|
2YK2160 |
12.6 |
2 |
15～35 |
6～10 |
13～15 |
300 |
150-1400 |
6170×3360×3855 |
37/1480 |
10573 |
|
3YK2160 |
12.6 |
3 |
15～35 |
6～10 |
13～15 |
300 |
150-1000 |
6300×3680×5015 |
37/1480 |
12950 |
|
4YK2460 |
14.4 |
4 |
20 |
0～7 |
13～15 |
450 |
72-875 |
6322×6559×4726 |
37/1480 |
13945.5 |
|
3YK2865 |
18.2 |
3 |
20 |
0～7 |
13～15 |
400 |
72-875 |
6630×5587×4330 |
37/1480 |
15800 |
|
3YK3660 |
21.6 |
3 |
20 |
0～7 |
16～17 |
400 |
72-875 |
6530×5587×4330 |
45/980 |
17100 |
|
DZZS1530 |
4.5 |
1 |
15～25 |
0～7 |
13～15 |
100 |
80-150 |
3200×2690×1570 |
5.5/1440 |
2900 |
|
DZZS1225 |
3.0 |
1 |
15～20 |
0～7 |
14.17 |
100 |
60-150 |
2815×2225×2110 |
5.5/1440 |
1388.4 |
|
YK1225 |
3.0 |
1 |
20 |
6～8 |
16.17 |
150 |
30-120 |
2910×2700×2100 |
7.5/970 |
3200 |
|
3YK1860 |
10.8 |
3 |
17.5 |
6～8 |
16.17 |
300 |
150-200 |
6497×4433×3505 |
30/970 |
8892 |
|
3YK1855 |
9.9 |
3 |
17.5 |
6～8 |
16.17 |
300 |
150-200 |
5940×4203×3566 |
22/970 |
7688 |
圆振动筛工作原理：
圆振动筛是一个以筛箱、激振器等可动部分为质量m，以金属螺旋弹簧或橡胶弹簧为弹性元件C，以激振器为激振机构的单质量强迫振动系统的筛分设备。电机通过轮胎式连轴节驱动激振器、偏心块高速度旋转产生强大的离心力，使筛箱作强制性、连续的圆运动，物料则随筛箱在倾斜的筛面上作连续的抛掷，不断地翻转和松散，细粒级有机会向料层下部移动，并通过筛孔排出，卡在筛孔的物料可以跳出，防止筛孔堵塞。这样周而复始的完成了粒度的分级和筛选过程。

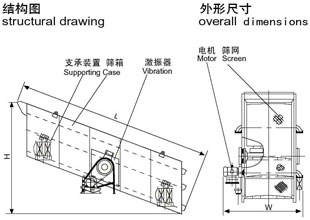

圆振动筛组成结构：
圆振动筛由筛箱、筛网、振动器、减振弹簧装置、底架等组成。圆振动筛并可根据用户要求加防尘罩装置，以减少灰尘散布在空气中，可减少对周围环境的污染。采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。圆振动筛侧板采用钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上，一并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛振动。
筛网是筛箱的主要工作构件，也是主要易损件。根据物料品种和用户要求，可采用耐磨钢丝编织而成的金属网及非金属网面，如高锰钢编织筛网、冲孔筛板和橡胶筛板，网孔的大小控制分级粒度。各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。筛箱是圆振动筛的部件，为了防止在高速运动中出现构件开裂折断情况，大部分零部件间采用了高强度螺栓连接。
