单段锤式破碎机

在线询价收藏
进料粒度:
≤1500mm
产 量:
80-2000吨/小时
产品简介:
DPC单段锤式破碎机主要用于破碎一般的脆性矿石,如石灰石、煤、泥质粉砂岩、页岩、石膏等,此系列破碎机是水泥生产专用破碎机,适合破碎石灰石(泥灰岩)和粘土质混合料,还可用于煤块破碎。
推荐指数:
>> 点击切换图片
点击这里用qq交谈

  单段破碎机使用范围:

  DPC系列单段破碎机是鼎盛工程公司的主导产品之一,主要应用领域:水泥生产破碎机、大型砂石骨料生产等工程项目。

  单段破碎机适用于破碎抗压强度<150MPa的石灰石、泥灰岩、砂岩、页岩、石膏、煤等原料,该破碎机可以将采场的大块矿石一次破碎到入磨需要的粒度,从而可以取代传统的两段破碎,简化工艺流程、节约基建投资和生产费用。

  DPC单段锤式破碎机主要用于破碎一般的脆性矿石,如石灰石、泥质粉砂岩、页岩、石膏和煤等,此系列破碎机是水泥生产专用破碎机,同时也适合破碎石灰石(泥灰岩)和粘土质混合料。由于破碎机转子尺寸设计合理,机身适当,使得配套设备如吊车、板喂机的选型规格较小,从而节省整个系统的设备投资和基建投资。因此,只要矿石的物理性质合适,选用DPC单段锤式破碎机作为大型矿山的破碎设备是比较经济可靠的方案。

  此单段破碎机具有入料粒度大,破碎比大的特点,可将大块原矿石一次破碎到符合入磨的粒度,使过去需要的多段破碎的生产系统简化为一段破碎,与传统的两段破碎系统相比,可节省一次性投资45%,车间设备重量减轻32.5%,矿石破碎成本降低40%。操作简单、维修方便、改善了工人的劳动强度,因此,只要矿石的物理性质适合,选用本机做为大型矿山的破矿设备是比较经济可靠的方案。

  DPC单段锤式破碎机作为水泥厂主要原料的破碎设备,与单转子单段破碎设备相比,更适合降雨量较多、料湿、含土较大的工作状况,由于它具有特殊的结构,使得破碎较粘物料时消除了堵塞粘附之患,并且具有特殊的双重过铁保护装置,可将不慎混入机内的铲齿、钻头、铁锤等金属异物自动反弹回给料辊或排出机外,不必为此停机。与相同生产能力的单转子单段锤式破碎机相比,设备重量较轻。由于两个转子可以悬挂更多锤头,所以可供使用的磨损金属量更大,锤头寿命更长。

  锤式破碎机性能特点:

  1、增强型转子—有限元分析技术对转子关键部位进行优化设计,使其更加耐用;

  2、采用耐磨堆焊技术—采用WHM二步法超硬表面熔敷技术,比常规耐磨焊条堆焊寿命提高2倍以上;

  3、锤头采用我公司自主研发的具有高水平的AMC复合材料,商品名“大金牙”锤头,比优质Mn18Cr2MoNbRe提高寿命50-150%;

  4、采用我公司专利技术“石打石”破碎腔型改造使得物料自破比例大大增加,有效降低锤头、篦板磨损负荷;

  5、军工高强度火炮钢主轴采用真空双炼强度富余4-5倍;

  6、全新篦板缝优化设计,出料顺畅,粒度细、均匀、稳定、篦板寿命长。

  单段锤式破碎机技术参数:

型号 转子尺寸(mm*mm) 处理能力(t/h) 锤头数量 进料口 (r/min) 入料粒度(mm) 出料粒度 (mm) 配套功率 (kw) 设备重量(t)
DPC 1412 Φ1420*1194 80-150 28 1290*1320 500*500*800 90%≤25 200 25
DPC 1616 Φ1650*1630 150-220 32 1500*1785 800*800*900 90%≤25 355 43
DPC 1818 Φ1850*1730 240-400 40 1755*1780 800*800*1000 90%≤25 560 67.5
DPC 2018 Φ2018*1802 350-450 40 2040*1860 1000*1000*1000 90%≤25 710 81
DPC 2022 Φ2018*2227 400-600 50 2228*2460 1000*1000*1200 90%≤25 800 110
DLPC 2022-1 Φ2018*2227 600-800 50 2228*2460 1000*1000*1500 90%≤25 800 120
DLPC 2022-2 Φ2018*2227 700-900 50 2228*2460 1000*1000*1500 90%≤25 800 130
2DPC 1818 Φ1850*1890 800 -1000 40*2 2030*2080 1100*1100*1500 90%≤75 630*2 148
2DPC 2022 Φ2018*2237 1200 -1500 50*2 2670*2460 1000*1000*1500 90%≤75 800*2 145
2DPC 2325 Φ2300*2508 1600 -2000 66*2 3065*2666 1100*1100*1500 90%≤75 1125*2 204

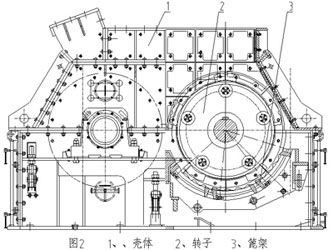

锤式破碎机结构原理图

单段锤式破碎机工作原理:

DPC系列单段锤式破碎机主要是由转子、轴承部、排料篦子、承击板、壳体和驱动部分等部件组成。DPC系列单段破碎机是一种仰击型锤式破碎机,主要靠破碎机锤头在上腔中对矿石进行强烈的打击,矿石对反击衬板的撞击和矿石之间的碰撞而使矿石破碎。

  原矿通过重型给料设备(如可调速的板式给料机)喂入破碎机的进料口后,落入由窄V带驱动的两个高速相向旋转的转子之间的破碎腔内,受到锤头的打击而被初步破碎。初破碎后物料在向下运动过程中在转子和承击板之间受到进一步的再次破碎,然后被承击板分流,分别进入两个相互对称的排料区,最后由篦子和转子形成的下破碎腔进行最终破碎直至颗粒尺寸小于篦缝的尺寸从机腔下部排出。
