水泥冶金行业

XPCF高效细碎机

XPCF系列高效细碎机，是我公司结合国内相关行业具体工况条件、并根据我公司多年来生产细碎机的经验而研制开发的新一代高效细碎机。它综合了现有的锤式、反击式、冲击式等破碎机的优点，在结构及材料等方面做了更大的改进。优化设计的破碎腔型，提高了细碎效果，并增强备品配件统一性。锤头采用钨钛合金组合式结构及其它特种耐磨材料，极大地提高了锤头的使用寿命。

国内水泥行业对物料细碎问题一直没有很好的解决办法，大部分仍采用 PEX细颚式破碎机，破碎出料粒度达到20～30mm，这是造成粉磨系统效率低下、能耗高的主要原因。如果将物料的平均粒度降低到P80≤3～5mm，再合理调整磨机工艺参数，将使磨机产量大大提高。
我公司开发研制的XPCF系列细碎机，采用了优化的腔型结构，更有效的利用了 “石打石”的解理破碎原理，彻底解决了细碎与耐磨件寿命问题，成为相关行业为增产降耗、提高效益而进行技术改造的设备。
目前该细碎机在国内细碎机行业:
1、细碎机产量大；
2、生产规模大；
3、成功出口国外；
4、锤头使用寿命长
XPCF高效细碎机
工作原理

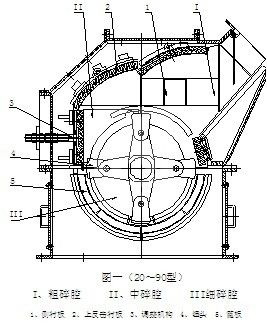

XPCF高效细碎机工作原理物料进入机体后碰上高速逆时针旋转的耐磨破碎机锤头，被锤头迎头打击，大块物料被立即击碎，碎料高速飞向上反击板，进行第二次碰撞破碎，反弹物料与后续飞来的物料相互撞击破碎；物料在第一腔破碎后进入第二腔重复破碎，最后经卸料篦子过滤摩擦破碎，达到要求的物料从篦缝排出，较粗物料返回第一腔重新破碎。由于在破碎腔内密集悬浮着物料层，后续进入破碎机的物料如同打靶一样，射入密集的物料层中，破啐腔内石块撞击破碎，物料间相互高速撞击产生高效的解理破碎，破碎后的细小颗粒又产生剧烈的“搓”“磨”而产生大量细粉，最后合格的细粉通过篦缝卸出。

性能特点

（1）生产能力大、产品粒度细；
（2）采用三腔曲面形破碎腔，使物料打击次数增多，硬挤压，磨擦减少，因而减少锤头损耗，耐磨件使用寿命更长
（3）反击板与锤头间隙能方便调节，能有效控制出料粒度。
（4）采用可偏转结构，如遇坚硬物料可一定程度防止锤头断裂。
（5）XPCF100～500型开盖装置有液压装置（选装件），使维修更方便。
（6）左衬板（调整机构侧）、篦子与锤头间隙可调，当粒度超过规定值后，可将其按不同的方法向里调整.

适用范围

近十年来已广泛应用于国内外水泥行业（高磨蚀性的熟料细碎）、冶金行业（铁矿石细碎、方镁石细碎、钢渣细碎）、玻璃行业（石英原料超细碎）、砂石行业（河卵石制砂）、电力行业（脱硫用石灰石超细碎）、化肥行业（磷矿石细碎）等领域.

技术参数
规格型号
转子尺寸
(mm)
主轴转速
(r/m)
最大进料粒度
(mm)
出料粒度
P80
(mm)
电机功率
(kw)
处理能力 (t/h)
外形尺寸
(L×W×Ht)
XPCF20
Φ800×400
813
120
4
30-37
15-20
1320×1529×1578
XPCF30
Φ800×600
37-45
20-30
1520×1529×1578
XPCF40
Φ900×600
807
150
5
37-45
30-40
2008×1478×1896
XPCF50
Φ900×700
45-55
40-50
2008×1578×1896
XPCF60
Φ900×900
55-75
50-60
1969×1777×1866
XPCF70
Φ1000×950
726
200
6
55-75
60-70
2337×2054×2167
XPCF80
Φ1000×1100
75-90
70-80
2337×2208×2167
XPCF90
Φ1000×1250
90-110
80-90
2337×2359×2167
XPCF100
Φ1250×1100
581
250
8
90-110
90-100
2915×2153×2480
XPCF125
Φ1250×1350
110-132
100-125
2915×2375×2480
XPCF150
Φ1250×1650
160-200
125-150
2915×2669×2480
XPCF200
Φ1600×1350
450
300
10
160-220
150-200
3178×2604×2810
XPCF250
Φ1600×1600
220-250
200-250
3174×2906×2809
XPCF300
Φ1800×1800
403
350
12
315-355
250-300
3788×3250×3100
XPCF400
Φ1800×2200
398
400-450
300-400
3788×3638×3300
XPCF500
Φ2000×2405
363
500-560
400-500
4141×4532×3774
