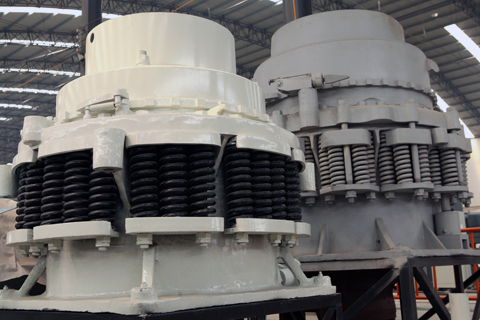

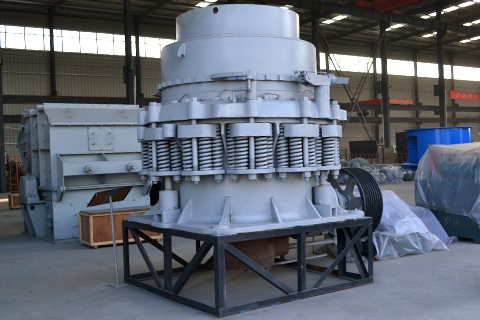

PYS圆锥式破碎机

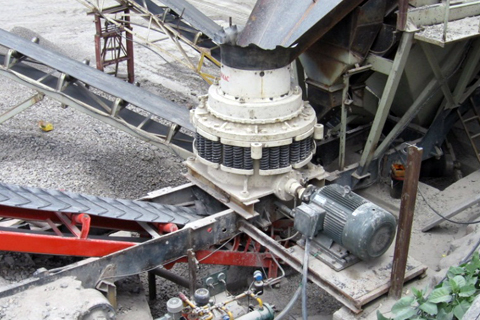

PYS系列(西蒙斯型) 高能圆锥破碎机主要用于金属矿山、建筑砂石加工中的二段破碎和三段破碎环节,因其破碎能力强、产量大,使用PYS系列圆锥破碎机的砂石生产线更多的被用于河卵石等中硬物料的破碎方面。

【生产能力】:24-1400t/h

【型号选择】:标准型适用于中碎,中型适用于细碎,短头型适用于超细碎

  • PYS圆锥式破碎机
  • PYS圆锥式破碎机
  • PYS圆锥式破碎机
  • PYS圆锥式破碎机
上一个
  • PYS圆锥式破碎机
  • PYS圆锥式破碎机
  • PYS圆锥式破碎机
  • PYS圆锥式破碎机
下一个

PYS西蒙斯圆锥破介绍

  PYS系列西蒙斯圆锥破是我公司在引进美国西蒙斯圆锥先进技术的基础上,结合我公司多年实践而研制出来的一种高效圆锥破碎机,在生产能力、产品粒度、产品形状、设备重量、维修和操作方面均优于普通圆锥破碎机。

  PYS系列圆锥破碎机在生产能力、产品粒度、产品形状、设备重量、维修和操作方面均优于普通弹簧圆锥破碎机。该系列圆锥式破碎机破碎腔型分为标准型、中型、短头型三种,腔型的选择由矿石用途决定,其中,标准型适用于中碎,中型适用于细碎,短头型适用于超细碎。PYS西蒙斯圆锥破具有以下几方面性能优势:

  1、 具有大破碎力,在相同机重的情况下,可提供较大生产能力;

  2、 模块化设计,通过更换腔型,即可实现粗、中、细碎的转换;

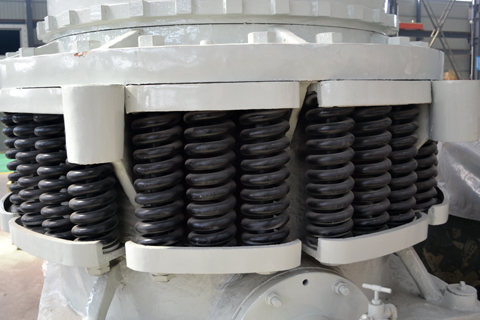

  3、 弹簧保险(也可根据客户需要采用液压保险);

  4、 稀油润滑系统;

  5、 液压锁紧、液压调整、液压清腔;

  6、 可实现自动化控制。

PYS西蒙斯圆锥破工作原理

高能圆锥破碎机工作原理图


  西蒙斯圆锥破工作时,电机的旋转运动通过联轴器或三角带、传动轴和圆锥齿轮传给偏心套。

  破碎圆锥部在偏心套的迫动下绕一固定点作旋摆运动,从破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断冲击、挤压和弯曲作用而破碎,被破碎的矿石靠自重从排矿口排除破碎腔。



PYS西蒙斯圆锥锥式破碎机产品说明

  圆锥破碎机主要由机架、传动轴、偏心套、球面轴承、破碎圆锥、调整装置、 调整套、弹簧以及下料口等部分组成。

  (1)破碎机主机架总成:破碎机主机架由上架体和下架体组成,两者通过液压缸连接,内有耐磨衬板和保护罩:上架体是焊接件,其上口焊有耐磨铜板,下架体是整体铸钢件。

  (2)主轴总成:主轴与主机架的下架体中心轮毅采用锥面小过盈配合装配,主轴开有轴向和径向润滑油孔。

  (3)偏心轴套总成:偏心轴套其内部安装有采用螺钉固定的高铅青铜衬套;下部通过螺栓安装有大锥齿轮和止推轴承,其中上止推轴承为锻钢件,下止推轴承为高铅青铜件;另外,在偏心轴套上还装有利用螺栓固定的配重组件,其内部灌铅并安装了耐磨保护衬板。

  (4)动锥体总成:动锥上部采用螺栓连接固定有给料板组件,下部安装有球面轴瓦,可以与安装在套筒内的球面钢瓦相配合;动锥外部安装有高锰钢制成的动锥衬板,动锥体与其衬板之间的空隙充灌有环氧树脂;动锥内部安装有上下高铅青铜衬套。

  (5)定锥体总成:定锥上部安装的是给料料斗;内部安装有采用大直径螺栓固定的高锰钢耐磨衬板,定锥体与其衬板间同样充灌有环氧树脂;定锥外部是与调整环配合的梯形螺纹。

  (6)调整环:调整环是组件,由调整环、夹紧环、凸轮随动件和液压马达等组成;夹紧环内有梯形螺纹,可与定锥相连;调整环上部装有主机架固定销和导向杆,以防止调整环在主机架内旋转。

  (7)机组润滑装置:由润滑油箱、电机油泵、过滤装置、冷却装置和控制装置组成。例如圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内,保证了润清油的清洁。

  (8)水平传动轴总成:一台大功率主驱动电机,通过三角带轮传动装置使水平轴上的小锥齿轮驱动大锥齿轮及偏心轴套:水平轴的箱体为整体铸铁件,用螺栓固定到主机架上。

  (9)液压夹架和过铁释放装置:通过双作用液压缸使得调节环上部各组件与破碎机主机架相连。

  (10)调节机构总成:用液压马达驱动小齿轮,小齿轮驱动调节帽上的大齿圈,从而驱动定锥转动,来达到调节定锥衬板与动锥衬板之间间隙的目的。

  (11)液压控制站:控制站包括带有油表的油箱、电机油泵、过滤装置、蓄能装置、控制装置、压力开关、安全保护装置等;在破碎机旁还装有端子箱和按钮控制柜。

    相关产品

    • 混凝土专用制砂方案

      混凝土专用制砂方案

      方案一:ZSW振动筛分给料机+PE颚式破碎机+PF反击式破碎机+YK圆振动筛+皮带输送机 生产工艺流程:石料从山上爆破下来,通过自卸车...
    • 干混砂浆专用制砂方案

      干混砂浆专用制砂方案

      干混砂浆实际上几十聚合物干混砂浆或者干粉状的预制砂浆,是一种以水泥和石膏为主要基材,根据不同的建筑功能要求,按一定比例掺...
    • 预拌砂浆专用制砂方案

      预拌砂浆专用制砂方案

      以往,我国混凝土搅拌站和预拌砂浆生产线机制砂骨料具有很多优势,天然砂丰富,物料和人力资源的廉价,以及国内比较低的运输价格...
    • 300t/h砂石生产工艺

      300t/h砂石生产工艺

      郑州鼎盛公司先后总承包了荥阳天瑞、广安台泥、安顺台泥、荥阳长久、泉兴中联、保定金隅等20余条砂石骨料生产线,目前已在全部投...
    • 500t/h机制砂生产工艺

      500t/h机制砂生产工艺

      机制砂生产设备是生产建筑用砂和石料的专用石料设备,包括颚式破碎机、石料破碎机,反击式破碎机、冲击式破碎机、振动给料机、振...
    • 石灰石制砂生产工艺

      石灰石制砂生产工艺

      在实际的破碎作业中,有些客户的原料是石灰石,颚破的颚板损耗非常低,一副颚板的使用寿命达到一年是很常见的现象。这是因为石灰...
    • 花岗岩制砂生产工艺

      花岗岩制砂生产工艺

      如果您的市场对成品石料的粒型要求不高,可以使用两级颚破的方案进行生产。这种配置是投资低,维修维护简单的方案,生产成本...
    • 河卵石制砂生产工艺

      河卵石制砂生产工艺

      如果客户的市场对成品石料的粒型要求不高,可以使用两级颚破的方案进行生产。这种配置是投资低,维修维护简单的方案,生产成...

    PYS西蒙斯圆锥锥式破碎机技术参数

    动锥直径mm 型号 给矿尺寸mm 排矿口调整范围mm 生产能力t/h 电机功率kw 设备重量t
    闭口边 开口边
    φ914 标准型 细型PYS-B0910 83 102 9-22 40-100 75 14.6
    中型PYS-B0917 159 175 13-38 55-180
    粗型PYS-B0918 163 178 25-38 105-180
    短头型 细型PYS-D0904 13 41 3-13 24-100
    中型PYS-D0906 33 61 3-16 24-110
    粗型PYS-D0907 51 76 6-19 54-140
    φ1295 标准型 细型PYS-B1313 109 137 13-31 100-200 160 25.6
    中型PYS-B1321 188 210 16-38 118-280
    粗型PYS-B1324 216 241 19-51 155-350
    特粗型PYS-D1325 238 259 25-51 212-390
    短头型 细型PYS-D1306 29 64 3-16 32-180
    中型PYS-D1308 54 89 6-16 74-180
    粗型PYS-D1310 70 105 10-25 100-240
    特粗型PYS-D1313 98 133 16-25 190-260
    φ1676 标准型 细型PYS-B1620 188 209 16-38 181-330 250 45
    中型PYS-B1624 213 241 22-51 232-450
    粗型PYS-B1626 241 269 25-64 270-640
    特粗型PYS-1636 331 368 38-64 400-700
    短头型 细型PYS-D1607 35 70 5-13 82-230
    中型PYS-D1608 54 89 6-19 120-310
    粗型PYS-D1613 98 133 10-25 170-370
    特粗型PYS-D1604 117 133 13-25 228-370
    φ2134 标准型 细型PYS-B2127 253 278 19-38 344-798 355 89
    中型PYS-B2133 303 334 25-51 550-1100
    粗型PYS-B2136 334 369 31-61 800-1270
    特粗型PYS-B2146 425 460 38-64 880-1400
    短头型 细型PYS-D2110 51 105 5-16 172-450
    中型PYS-D2113 95 133 10-19 318-540
    粗型PYS-D2117 127 178 13-25 410-628
    特粗型PYS-D2120 152 203 16-25 530-688

    更多产品技术参数,您可以致电400-066-1110联系我们了更多详情。
