短流程制砂系统

“冠军”短流程制砂系统以德国BHS原装制砂机为主机,无需中碎圆锥破或反击破,大大简化了工艺流程,采用框架结构,具有占地面积小,施工周期短,土建投资小等优点,真正降低骨料成本,提升混凝土质量、为客户创造价值。

【生产能力】:30-400t/h

【进料粒度】:≤100mm

  • 短流程制砂系统
  • 短流程制砂系统
  • 短流程制砂系统
  • 短流程制砂系统
上一个
  • 短流程制砂系统
  • 短流程制砂系统
  • 短流程制砂系统
  • 短流程制砂系统
下一个

短流程制砂系统产品介绍

  “冠军”系列短流程制砂系统采用框架结构模式,该系统以德国BHS原装制砂机和风选筛为核心,由给料机、调控板、回收过滤器、除尘器组成的闭环控制系统,可将150mm石料一步加工成优质机制砂,减少圆锥破碎机,大大简化工艺流程,大幅度减少设备投资,显著降低生产成本。

短流程制砂系统

  1、德国 BHS原装制砂机。与传统VSI制砂机相比,该制砂机具有以下优势:a、专利双腔式转子设计;b、最大处理能力可到400t/h;c、给料尺寸最大为150mm;d、转子磨损降低2倍以上;e、能耗降低50%以上,可低至 2.5kwh/t;f、无堵塞、成砂率高。【点击查看:德国BHS原装制砂机为什么制砂率高?

  2、风选筛。独特的风选筛和调控板技术,可将破碎物中的合格产品与超标品同时分离,分级精度精确,粉尘会被除尘器吸走,产品可经调控板进行级配调整,超标品会被返送回破碎程序。

  3、除尘系统。采用从源头抑制粉尘的理念,应用高效率除尘设备做到了除尘效率高、效果稳定、故障率低、使用成本低、维护运营成本小的效果。由于从源头抑制了粉尘产生,避免粉尘散发后捕捉的过程,能大幅降低能耗。

德国制砂机械    风选筛    砂石骨料生产线
图为在短流程制砂系统中使用的德国BHS原装制砂机                          图为独特的风选筛                                  图为“冠军”短流程制砂系统生产的成品骨料

  4、智能化系统。采用物联网实时监控系统,全方位在线实时检测设备生产状态,并进行安全连锁管理。如果出现异常工况,可准确提示设备故障点提醒工作人员进行定位查看与检修,实现准确故障定位排查。

  5、成品砂质量分析:“冠军”短流程制砂系统能调控砂的级配,即可将细度模数控制在2.2-3.0之间。在采用相同水泥配制混凝土时,短流程制砂设备生产的机制砂能得到更高的性能,可显著提高混凝土力学与施工性能,提高耐久性,每立方混凝土可减少水泥用量50-70kg。

序号 分类 传统PCX1280 短流程系统BHS1200 备注
1 单机最大处理量 200t 400t
2 综合功耗 320Kw 400Kw
3 成砂率 30%-40% 50-60%
4 成品产量 60-80t/h 200-240t/h
5 产品质量 1区粗砂较多 2区中砂较多
6 生产成本 5~6元/吨 2~3元/吨
7 自动化程度 自动润滑;液压启盖;变频调速;废气可控
8 吨投资成本

注:“冠军”短流程制砂系统(以德国BHS原装R1200制砂机为主机)与传统制砂系统(以PCX1280制砂机为主机)综合对比表

“冠军”短流程制砂系统河南新乡现场观摩会暨德国BHS原装制砂机使用现场视频

  综上所述,“冠军”短流程制砂系统采用全封闭结构、零排放、低噪音、低振动的设计,针对机制砂、预拌混凝土和干混砂浆行业用户特点而量身定做,集破碎、整形、石粉控制、级配调整、机制砂含水量控制于一体,配备智能化远程管理系统,从此改变了对砂石行业“脏、乱、差”的传统认识观念。

短流程制砂系统性能特点

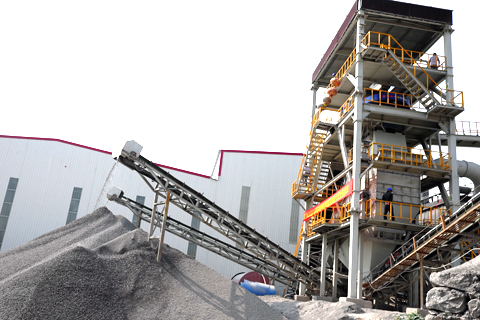

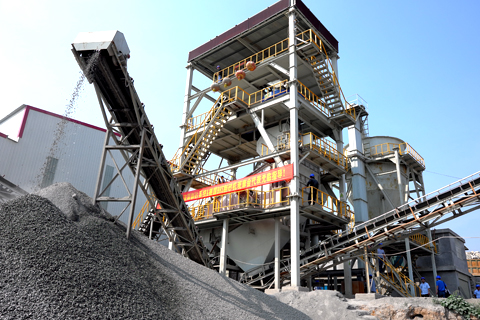

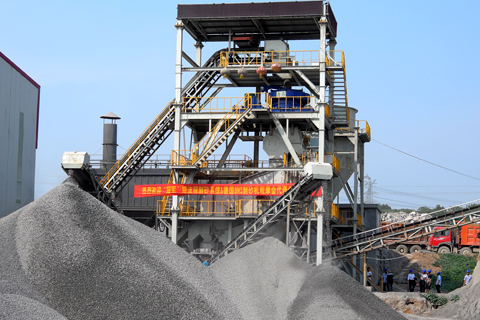

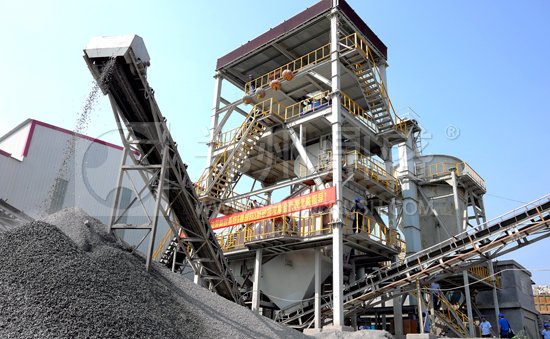

  已投产一年多的新乡时产300吨”冠军“短流程制砂系统(如果您想到现场进行参观、考察,请致电:0371-53738676或15237121251)生产实践证明以德国BHS原装制砂机为主机的”冠军“短流程制砂系统具有以下几方面的优势:楼式制砂系统

  1、系统主机采用极为先进的德国BHS原装制砂机,可将最大150mm的石料一步加工为成品。

  2、系统最大处理量可达到400T/H。

  3、一次性成砂率达到50-60%,超过同行业50%左右。

  4、先进的颗粒级配调整装置,可使系统的细度模数在2.2-3.0之间简单调节。

  5、主机性能极为可靠,德国原装制砂机堪称制砂机中的"奔驰宝马"。

  6、电耗最低,砂吨电耗小于2.5度(石灰石原料)。

  7、框架结构,占地面积小,施工周期短,土建投资小,全封闭结构,粉尘排放远远小于20mg/Nm3的国家标准指标。

短流程制砂系统产品说明

  ”冠军“短流程制砂系统最大的优势在于其主机采用性能极为先进的德国BHS原装制砂机,德国BHS原装制砂机与国产同类制砂机对比如下:
  (1)、制砂机主要部件转子对比:

  1)、德国BHS制砂机双腔叶轮的设计:1、转子由可拆卸部件组成2、转子由单个部件的机械组合而成,平衡性能较好。3、整个转子无焊接部分,所有耐磨防护为单个可更换的易损件。4、由于磨损件可单独更换并可以翻新使用,转子的结构使用寿命比较长。德国BHS原装制砂机独特核心转子专利设计——主机转子仅有两个宽大出料口,其优点为: 1、不卡料。2、出口少意味着磨损少。3、进口大则进料粒径越大。4、每吨能耗降低。5、通过能力增大。

制砂机转子  冲击式制砂机

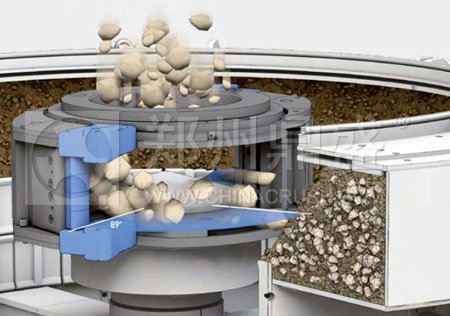

图为德国BHS原装制砂机的刀头、保护块等易损件                                        图为德国BHS原装制砂机双腔式转子专利技术及物料破碎原理演示

  2)、国产制砂机叶轮的设计一般为三腔:1、转子为一整体焊接结构。2、由于转子为焊接结构,转子的平衡度会有误差。3、转子表面防护为焊接堆料形式。采用焊接材料的表面硬化不可能绝对均匀。随着应用时间推移,磨损面将会很不均匀。4、转子基体材料磨损较快,特别是在表面硬化堆焊区域,这也是可能导致转子不平衡的风险因素。

  (2)、制砂机腔体设计:

  1)、德国BHS制砂机腔体的设计:1、为便于制砂机内部的检修和维护,其顶盖采用可转动式结构。2、很容易进入转子内部检查或更换耐磨衬板/或砂床,可方便快速更换耐磨件。3、采用耐磨衬板代替砂床破碎可增加破碎效率,提高出砂率。BHS制砂机可提供两种选择,用户可根据需要在一台机器内实现快速转化。

德国BHS原装制砂机    冲击式制砂机

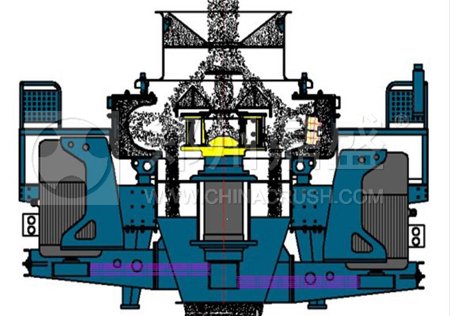

图为德国BHS原装制砂机腔体                                                                 图为国产冲击式制砂机腔体

  2)、国产制砂机腔体的设计:1、机器顶盖上装有检查口,只能部分接近内部和转子。2、如需进入内部维修,则需将整个顶盖吊开。3、不能安装和附加耐磨衬板进行石料破碎。而对软石料的破碎制砂,采用石打石(砂床)有时是不适用和低效的。

  (3)、轴承润滑方式:

  1)、德国BHS制砂机采用自动稀油润滑系统,这样的润滑方式有以下几方面的好处:1、使轴承保持最佳的润滑状态;2、使轴承具有最佳的冷却效果;3、可清除粉尘和防止粉尘进入;4、降低轴承的磨损;5、检测轴承和油的温度;6、通过油温监控,可早期防范轴承损伤;7、油路采用自动关闭系统。

  2)、国产制砂机采用润滑脂润滑,与自动稀油润滑系统相比,这样的润滑方式有以下几方面的弊端:1、轴承温度不能检测和控制;2、轴承不能被冷却;3、如要清除轴承室内的残留粉尘,必须要将轴承全部拆除;4、不能先期预测轴承的损坏程度;5、不能控制所需要加入的油脂量;6、油脂注入孔的位置所限,不便于操作人员使用。

    相关产品

    • 混凝土搅拌站制砂方案

      混凝土搅拌站制砂方案

      方案一:ZSW振动筛分给料机+PE颚式破碎机+PF反击式破碎机+YK圆振动筛+皮带输送机 生产工艺流程:石料从山上爆破下来,通过自卸车...
    • 砂浆站用砂制砂机

      砂浆站用砂制砂机

      干混砂浆实际上几十聚合物干混砂浆或者干粉状的预制砂浆,是一种以水泥和石膏为主要基材,根据不同的建筑功能要求,按一定比例掺...
    • 预拌砂浆专用制砂方案

      预拌砂浆专用制砂方案

      以往,我国混凝土搅拌站和预拌砂浆生产线机制砂骨料具有很多优势,天然砂丰富,物料和人力资源的廉价,以及国内比较低的运输价格...
    • 短流程制砂系统

      短流程制砂系统

      短流程制砂系统优势: 1、系统核心制砂机 采用极为先进的德国BHS原装制砂机。可将最大150mm的石料一步加工为成品。 2、系统最大处...
    • 新型移动制砂车

      新型移动制砂车

      以德国BHS原装制砂机为主机的新型移动粉碎制砂车,大大拓展了制砂作业概念领域。该移动制砂站是站在客户的立场,把消除破碎场地...
    • 干粉砂浆专用制砂机

      干粉砂浆专用制砂机

      RPM系列德国BHS原装干粉砂浆专用制砂机是一款配有立轴的高性能制砂机。该款制砂机装有马蹄形的锤棒,独特的冲击转子配合啮合的环...
    • 德国BHS制砂机

      德国BHS制砂机

      与VSI制砂机相比,德国BHS制砂机生产能力提高1倍以上,给料尺寸提高1倍,转子磨损降低1倍以上,能耗降低50%以上,而且无堵塞生产...

    短流程制砂系统技术参数

    型号 最大给料尺寸(mm) 装机总功率(Kw) 处理量(t/h) 一级机制砂产量(t/h) 备注
    S09 70 150-190 30-90 40-80 30万方混凝土/年专用
    S12 90 250-500 100-400 103-200 50万方混凝土/年专用

    更多产品技术参数,您可以致电400-066-1110联系我们了更多详情。
