PF系列硬岩反击破碎机设有两、三个反击板，它们通过架体上的锥轴悬挂在机体上(如图一所示)，第一、二反击板的结构相同(如图二所示)，第三反击板为栅状结构(如图三所示)，栅状反击板的功能主要是将已加工成形的石料漏出，以免石料的过粉现象(大于PF1315以上型号设有第三道反击板)。

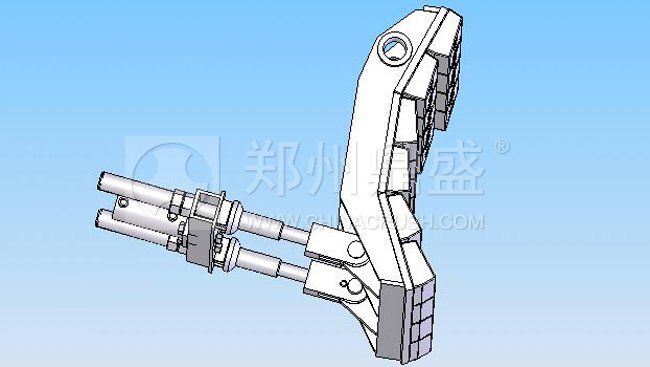

图一：反击式破碎机第一反击板

　　反击板与转子板锤外缘的间隙象闸门一样，阻止规格以外的大石料通过，决定着石料的加工粒度及产量。根据板锤磨损情况，用户可通过本机专设的调整丝杠，随时进行调整。注意：调整间隙时，必须先关机，待转子停转后才能按下述方法进行调整。

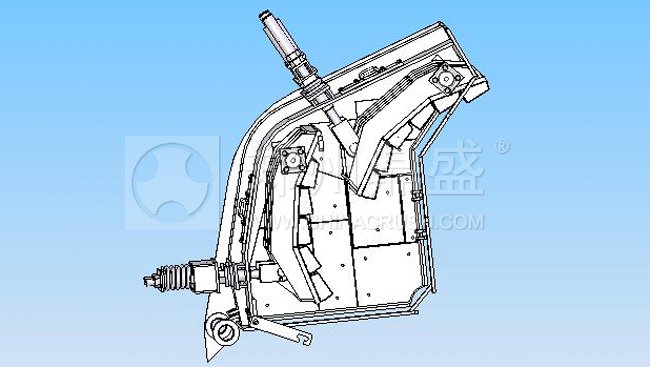

图二：反击式破碎机第二反击板

　　反击板与板锤外缘间隙的调整：调整第反击板与板锤外缘之间的最小间隙(最好按推荐数据调整)，必须停止破碎机运转，等待转子停转后方可进行间隙的调节。从观察窗口测量间隙情况并用手转动转子使板锤与反击板衬板之间为最小间隙时，方可进行测量，经多次反复调整得到理想间隙后(左右间隙一样)，将间隙值记录备案。拧动(微动)左右调节螺母，感觉并确认其拧紧力矩相等后，调节螺母不再转动。

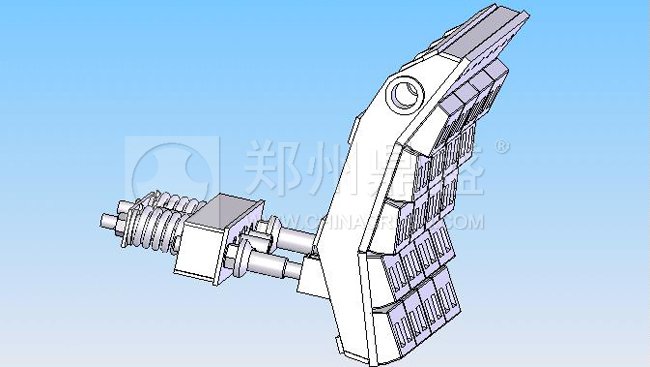

图三：反击式破碎机第三反击板

　　调整第反击板与板锤外缘之间的间隙变大与以上调整最小间隙相反的布骤来调整。
