环锤式破碎机用于各种脆性物料，如煤、煤矸石、炉渣、页岩、疏松石灰石等，被破碎物料的抗压强度不超过12MPa，表面水分小于9%。环锤式破碎机由转子、机体、调节机构等主要部分组成，电动机通过弹性柱销联轴器直接驱动转子。

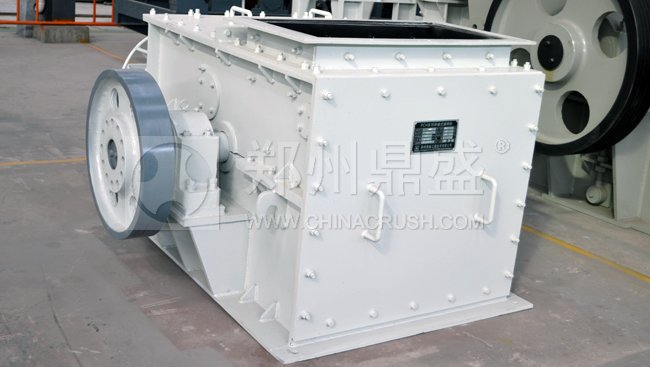

图为郑州鼎盛公司生产的PCH1010环锤式破碎机

　　破碎机转子部分由主轴、端部圆盘、锤头卡盘、锤轴等主要零件组成。环锤吊挂在锤轴上，锤轴安装在端部圆盘和锤头卡盘上，端部圆盘和卡盘用平键和圆螺母固定在主轴上。

　　环锤式破煤机机体部分由上下机壳、破碎板、筛板、筛架、衬板等主要零件组成。破碎板和筛板安装在筛架上。筛架的一端用轴悬挂在上机体两侧的轴座上，另一端通过连接板与调节机构相连。衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。破碎筛板与转子形成破碎腔。机器的调节部分通过筛架的拉杆进行调节。

图为环锤式破煤机

　　环锤式破碎机是一种带有环锤的冲击式破碎机。环锤不仅能随转子公转，还能绕锤轴自转。物料进入破碎腔后，首先受到随转子高速旋转的环锤的冲击作用而破碎，被破碎的物料从环锤处获得动能，高速地冲向破碎板，受到第二次破碎，然后落到筛板上，受到环锤地挤压和磨剥进一步破碎，并透过筛孔排出。不能破碎地物料杂物进入金属收集器，尔后定期清除。

　　环锤破出料粒度的调节，是通过更换不同孔隙的筛条或筛板来实现的，一般筛条或筛板出料粒度为30mm，如选择别种出料粒度，须订货时专门提供，用户是否需要制造厂配置旁漏斗，订货时必须注明。
