颚式破碎机内部结构及应用范围
发布日期:2014-07-29 13:36 浏览次数:文章来源:郑州鼎盛 作者:朱迪

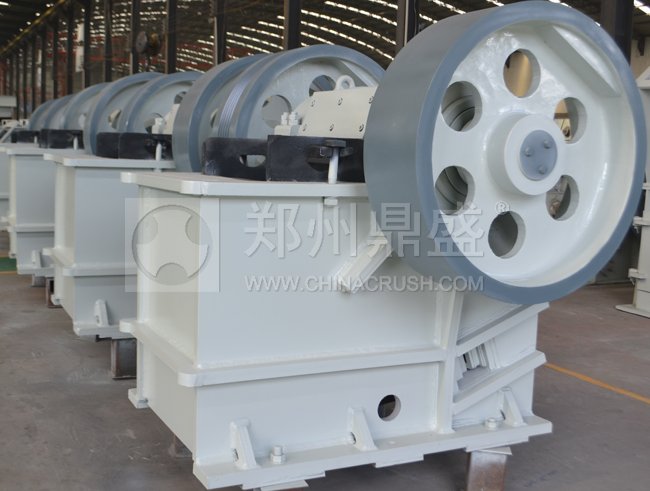

郑州鼎盛公司根据多年的实际生产经验与客户反馈的真实信息相结合而研究、创新、研发出PE颚式破碎机多种型号,从结构轻巧、调整灵活、坚固耐用的小、中型颚式破碎机到应用于矿山、建材、筑路、硅酸盐和化学工业等粗碎生产,到高处理的大型破碎机,一应俱全。
无论您需要破碎何种物料,从坚硬的强磨蚀性的岩石到再生利用的废弃材料,PE颚式破碎机是良好选择答案。颚式破碎机主要由拉杆、弹簧、调整垫板、调整座、肘板、动颚、偏心轴、动颚固定楔块、动颚、边护板、固定颚板、机架。
1、PE颚式破碎机主要由机体、偏心轴、动颚、调整装置等。机体是由铸钢浇铸或钢板焊接而成。
2、鄂破偏心轴是由锻造的优质合金钢制成,轴两端车有偏心部分,轴上安装不同型号的轴承。
3、鄂破机动颚采用45﹟铸钢材料制成。动颚上所用的颚板由高锰钢铸成,并用压块固定在动颚上。由电动机通过三角皮带经槽轮驱动偏心轴,使动颚作往复运动,从而将进入破碎腔内的物料予以破碎达到破碎目的,经破碎后的物料借自重由排料口排出。
4、鄂式破碎机调整装置,采用侧面插板形式,主要用来调整排矿口的大小,排矿口的大小与产量成正比,改变肘板位置,排料口间隙就能得到调整。(根据用户的要求,调整可采用液压方式调整)。
5、鄂破肘板除起支撑动颚,使其按一定运动轨迹运动外,当破碎腔内进入不能破碎的外来异物而使载荷剧增时,起保险作用,即通过自身断裂,切断载荷,保护其它零件不受损坏。
6、固定颚板借侧护板压紧在机架前墙上。活动颚板则借助压条压紧在动颚上,当颚板磨损后(通常下端磨损较甚)可调头后继续使用。
7、颚式破碎机调整座可在机架两侧的滑槽上前后移动,调整座及机架后墙间有一组调整垫片。调整座调节后借楔块压紧,分离式液压千斤顶(或螺纹顶杆)顶开调整座,改变垫片厚度即可调整排料口宽度,获得产品所需粒度。
8、拉紧弹簧装置,是用来保证颚式破碎机整个运动机构的紧密接合,并部分地平衡在动颚与肘板工作时产生的惯性力。破碎机工作时弹簧顶压力不宜过大,只要能消除肘板与动颚、调整座间冲击响声即可。
