短流程制砂系统

【设备优势】: 采用框架结构,具有占地面积小,施工周期短,土建投资小,全封闭结构,无粉尘,低噪音,粉尘排放远远小于30mg/Nm3的标准指标等优势。
【应用领域】: 专为水泥、砂石、混凝土、干混砂浆生产厂商针对机制砂、预拌混凝土和干混砂浆产业用户特点而量身定做
热线: 0371-65948911

砂石生产线配置如果该配置不符合您的需求、请点这里

短流程制砂系统经济效益

近年来,全国各地区出现天然砂资源逐步减少、质量下降,供需矛盾日益突出问题。而机制砂,被业内普遍认为是天然砂的替代品,且优势明显。相较于河砂、海砂等,使用高品质机制砂能更好地控制建筑质量,稳定而低廉的价格是机制砂更大的优势。

  砂石是混凝土的主要成分,占比达80%左右,未来十年高品质机制砂设备的市场需求将超过千亿元,每年的市场规模将超过百亿元。在传统混凝土设备随工程机械行业陷入低谷时,郑州鼎盛从中看到了新的行业发展契机,并为此做好了准备,推出了以德国制砂机为主机的短流程制砂系统。

短流程制砂系统

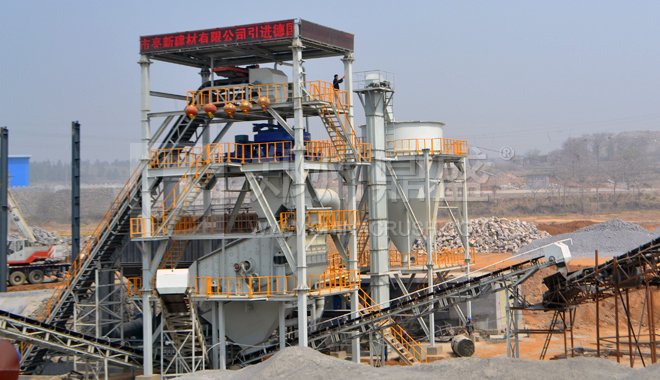

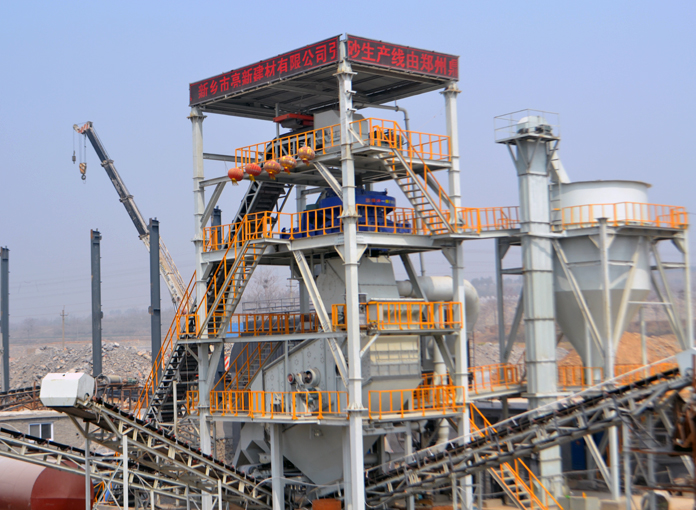

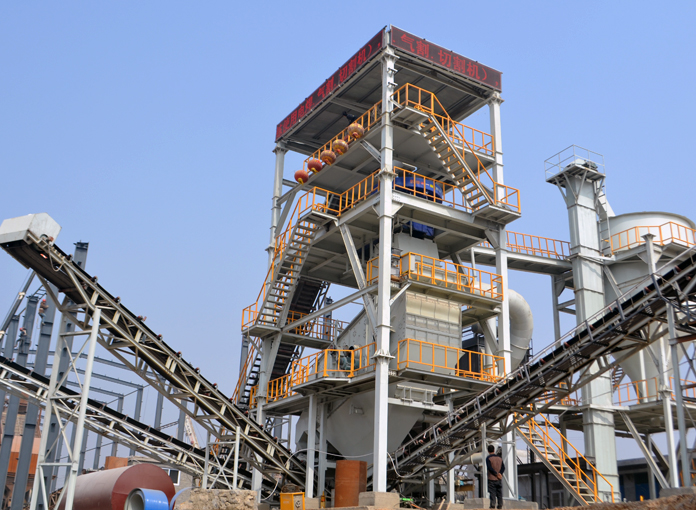

  图为郑州鼎盛公司为河南新乡新亮建材有限公司总承包建设的时产300吨短流程制砂系统

  郑州鼎盛以前瞻宽广的产业视野和战略举措,率先为水泥、砂石、混凝土、干混砂浆生产厂商针对机制砂、预拌混凝土和干混砂浆产业用户特点而量身定做了技术先进、性能可靠、技能环保的短流程制砂系统。目前,郑州鼎盛公司为河南新乡新亮建材有限公司总承包建设的时产300吨短流程制砂系统已经投产近半年已收回全部投资,经济效益显著。如果您想前去参观考察,请致电:0371-53738676。

  以新乡新亮建材有限公司的该年产50万方混凝土/年的短流程制砂系统为例:原料:100mm以下的石灰石骨料,产能:160t/h。整条线投资500万左右,即5个月收回全部投资成本。

  除矿山成本和开采成本后每小时产生收益4500元(砂:150吨×(50-25)=3750元,矿粉10×75(粉煤灰价格)=750元),每小时的生产成本:806.5元(4元/吨),电费280元/小时(装机功率500×功率因数0.8 =400度×0.7),耐磨材料及备件消耗300元/小时(1.5元/吨×200),人工26.6元/小时(月薪4000元×2人/10小/30工资),管理费100元/小时(0.5元/吨×200),折旧100元/小时(0.5元/吨×200),合计806.5元/小时(280+300+26.5+100+100)。小时收益:3694元(4500-806.5),月收益:92.35万元(3694×10小时×25天),年收益:1108万元(92.35×12月)。



短流程制砂系统优点

  短流程制砂系统,集破碎、整形、石粉控制、级配调整、机制砂含水量控制于一体,改变了传统机制砂生产线毁坏河道与生态环境、漫天扬尘污染的状况。框架结构,占地面积小,施工周期短,土建投资小,全封闭结构,无粉尘,低噪音,粉尘排放远远小于30mg/Nm3的标准指标。

德国BHS制砂机
图为在短流程制砂系统中使用的R1200型号【点击德国BHS制砂机查看详情】

  系统核心制砂机采用德国BHS原装制砂机,可将150mm石料一步加工成优质机制砂,大大简化工艺流程,大幅度减少设备投资,显著降低生产成本;具有先进的颗粒级配调整装置,可使系统的细度模数在2.2-3.0之间自由简单调节。

  德国BHS原装制砂机双腔式转子设计与常规VSI制砂机相比:1、制砂效率提高50%以上;2、转子磨损降低1倍以上;3、给料尺寸提高2-3倍,勿需二段圆锥破碎机;4、能耗降低40%以上。

短流程制砂系统性价比高

  郑州鼎盛工程技术有限公司先进制砂模块是以德国BHS制砂机和风选筛为核心,由提升机、鼓风机、调控板、回收过滤系统、除尘器组成的闭环控制系统,自动控制细度模数为核心技术,具体表现为:

  1、制砂设备采用的德国BHS制砂机为主机,具有低消耗、低成本、粒形好,级配稳定等特点,双腔转子结构设计,采用单电机驱动,在提高了破碎性能的同时,降低了能耗。

  2、采用风选筛技术,可将破碎物中的合格产品与超标品同时分离,分级精度精确,粉尘会被除尘器吸走,产品可经调控进行级配调整,超标品会被返送回破碎程序。

短流程制砂系统的风选筛技术

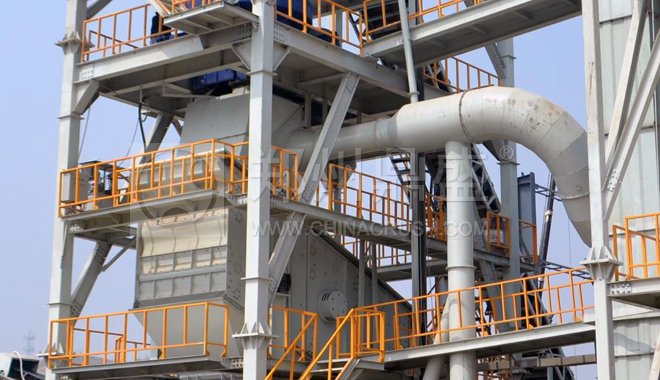

图为短流程制砂系统的风选筛

  3、设备是全封闭结构,粉尘不外溢,所以无噪音,无排放,防尘对策万无一失。

  4、通过采用德国BHS制砂机和风选筛,返回式闭路系统,可以洁净、有效的生产0.15mm-0.6mm之间机制砂,且粒形可以与天然砂相媲美。郑州鼎盛工程技术有限公司流程制砂模块设备制砂,其细度模数可以在2.6-3.0之间自由调整,并且通过加水混合即可以设定适当的含水率,不会产生产品级配的偏重。

  短流程制砂系统能很好的控制砂的比例,使混凝土及干混砂浆中较多用到的粒径在2.36-0.6mm之间的砂的比例增加,大大满足各种混凝土及干混砂浆对砂的需求。

  统计数据显示,单筛分曲线超过3区往左上偏时,表示砂过细,拌制混凝土时需要的水泥浆量多,易使混凝土强度降低,收缩增大。超过1区往右下偏时,表示砂过粗,配制的混凝土,其拌合物的和易性不易控制,而且内摩擦大,不易振倒成型。一般认为,处于2区级配的砂,其粗细适中,级配较好,是配制混凝土的非常理想的级配区。

制砂设备

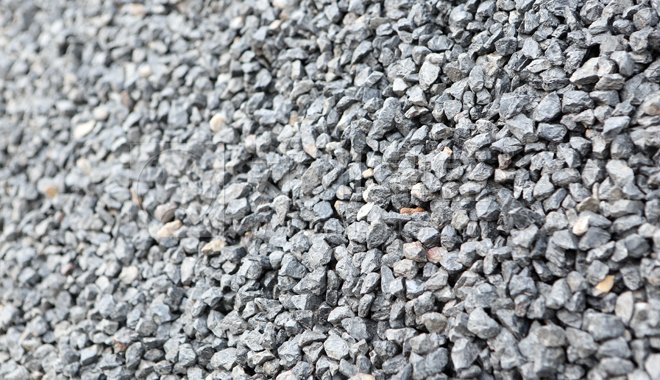

图为德国BHS制砂机生产的成品骨料,粒型好,细数模度可调



短流程制砂系统主要部件

  短流程制砂设备能很好的将砂的级配曲线控制在级配二区里面,在采用相同水泥配制混凝土时,短流程制砂设备生产的机制砂能得到更高的强度。该设备由以下几方面组成:

  1、制砂机主机

  德国BHS制砂机不仅具有立轴冲击式破碎机的低消耗,粒形好,粒度稳定等特点,而且还通过采用双腔冲击式转子,提高了破碎性能,降低了动力。还具有磨损件少,持久耐用,设备成本低,维修保养简单。并采用超硬抛料头,延长使用寿命。

型号 给料尺寸
(mm)
装机总功率
(Kw)
处理量产量
(t/h)
一级机制砂产量
(t/h)
备注
S09 70 150-190 30-90 40-80 30万方混凝土/年专用
S12 90 250-500 100-400 103-200 50万方混凝土/年专用

  其出料粒度小,并能很好的消除软石料,出料粒度均匀,拥有很高成产率,也能达到很高破碎比,采用高速高承载能力轴承,充足的内部配置选择,设备转子零部件较少,设备转子采用硬质合金等制造。

  2、风选筛

  采用风选筛技术,可将破碎物中的合格产品与超标品同时分离,分级精度精确,粉尘会被除尘器吸走,产品可经调控进行级配调整,超标品会被返送回破碎程序。

  3、回收过滤系统

  经风选筛的筛分,被除尘器吸走的部分经过回收过滤器时,冲击到调控板后,重的颗粒即砂粒落下,回流到成品砂中。轻的颗粒即石粉被除尘器吸走。这样既保证了石粉的纯度,同时也保证了成品砂的产量。

除尘系统

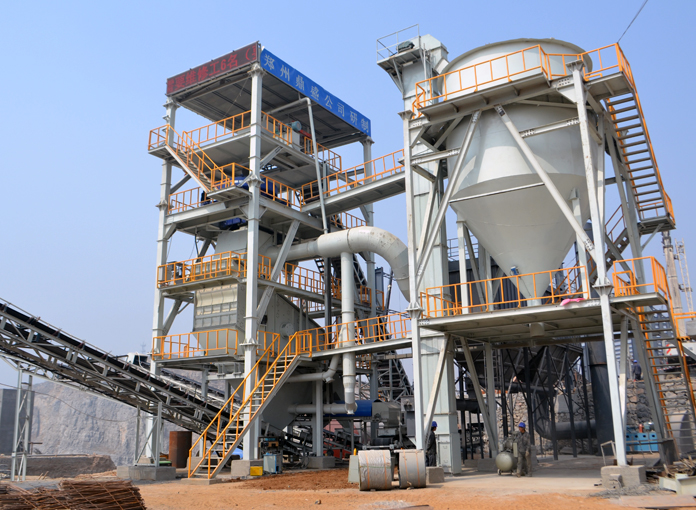

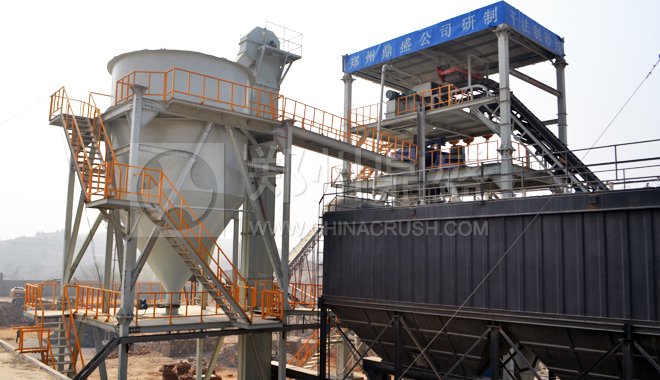

图为短流程制砂系统的除尘系统

  4、除尘器

  采用专业的离线型脉冲除尘器,能大大的降低除尘能耗,除尘效率达到99.9%,整套生产线采用零排放、低噪音、低振动的设计,配套大面积除尘器,由引风机将生产过程中生产的石粉经除尘器吸收到石粉仓中。

  5、电控系统

  采用物联网实时监控系统,全方位在线实时检测设备生产状态,并进行安全连锁管理。如果出现异常工况,可准确提示设备故障点提醒工作人员进行定位查看与检修,实现准确故障定位排查。

智能化生产线

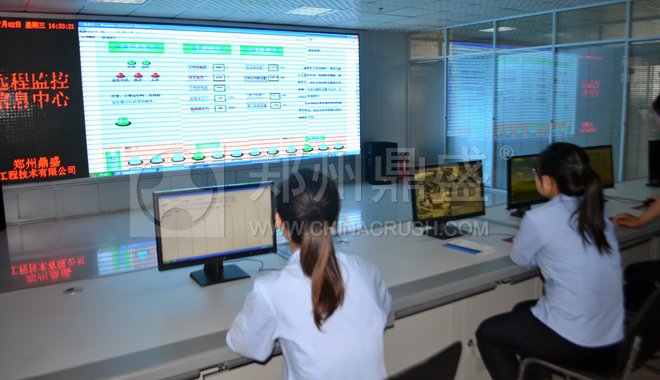

图为短流程制砂系统的物联网实时监控系统

更多产品技术参数,您可以致电400-066-1110联系我们了更多详情。
