PCK可逆反击锤式破碎机(以下简称可逆锤破)集锤破和反击破优势于一体，适用于破碎抗压强度不大于12Mpa的中等硬度脆性物料，如炼焦用煤、无烟煤等、火力发电厂的硫化床锅炉所用燃煤、煤矸石、石膏、明矾等物料。

　　可逆锤破基本参数

　　PCK系列可逆锤式破碎机结构和原理

　　1、工作原理

　　物料经给料斗进入破碎机后，遇到高速旋转的锤头而被打击到破碎机进口处的可调耐磨齿板上，进行破碎，破碎后颗粒基本相同的物料均匀的进入主破碎腔内，进行二次主破碎，在主破碎腔内已被均化的物料颗粒从锤头再次获得动能，高速冲向反击腔内部的齿形衬板上，经过齿衬板的向上反弹，再次被锤头破碎，与此同时物料还受到彼此间的撞击而破碎，如此反复循环，在反击腔内多次破碎，最后被破碎的物料从出料口排出，细碎了的物料即为成品。产品粒度控制通过转子与反击板间隙的调整来实现。

　　2、主机结构

　　1)主机

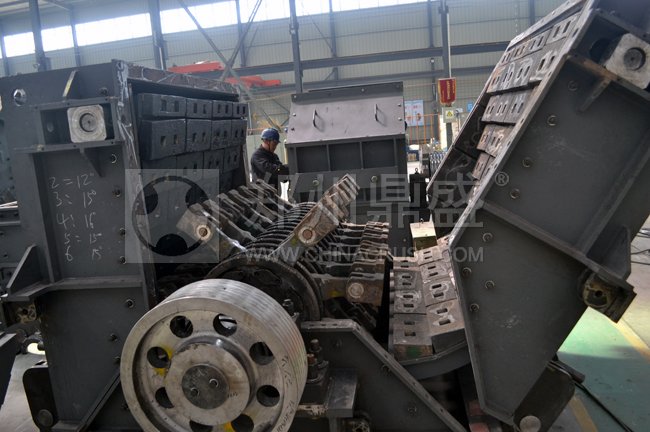

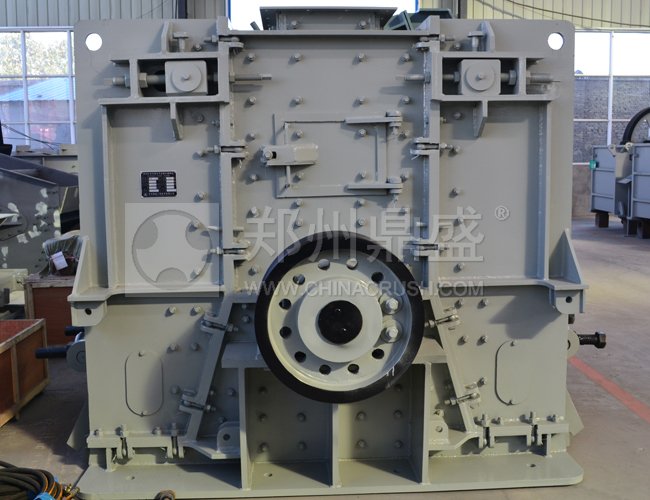

　　可逆锤式破碎机的主机一般由箱体、转子、反击架、调整装置、观察门、衬板等组成。箱体由固定箱体和活动箱盖组成。箱体和箱盖都是采用优质钢板焊接而成，两者之间通过活节螺栓、螺母连接在一起。当需要检修或更换箱体内锤头等零件时，先松开结合面上的螺栓，利用两侧开启装置打开两侧箱盖以便进行检修或更换内部零件。破碎机转子由主轴、转子盘、锤头、调心滚子轴承和轴承座等组成。主轴采用优质合金钢调质后加工而成;转子盘与主轴通过键紧密结合成一体，形成整个转子体的骨架部分;更换锤头时须称重配对安装，同一圆周上两个相对锤头的重量差不大于0.25Kg，相互对称的两排锤头的重量差不大于0.5Kg。

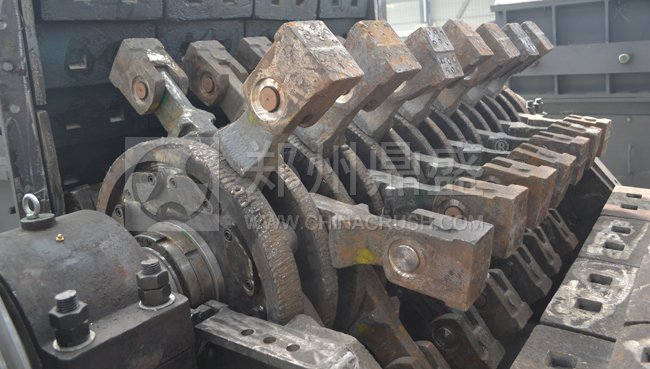

　　可逆锤破普通配置的锤头为“大金牙”锤头，锤柄部分由高锰钢铸造而成，锤头由高铬合金铸造而成，本机还可据用户要求配置组合式锤头。破碎机锤头通过锤头穿轴对称布于转子之上，这种分布方式具有破碎粒度均匀，破碎效率高等优点，同时这对降低风量和防堵也是非常有利的。

　　2)反击架及调整装置

　　破碎机的反击架是由反击支架与反击板通过高强度螺栓连接而成。反击支架是采用优质钢板焊接而成的刚性体，其上部通过光杠悬挂在机体的侧盖上，当反击板与转子之间的间隙大需要调整时，用扳手先松动拉杆螺母，接着旋动侧盖上的丝杆使反击板支架与转子调整到所需的间隙，最后紧固拉杆螺母。当反击板与转子之间的间隙需要调整大时，调整顺序相反。从而调整反击板与转子间的间隙以获得所需产品粒度。
