反击式破碎机|反击破碎机|反击破|破碎机价格

发布日期:2021-03-02 11:29 浏览次数:文章来源:郑州鼎盛 作者:朱迪

导读:PF系列反击破(反击式破碎机)是郑州鼎盛公司在吸收国内外先进技术,结合国内砂石行业具体工矿条件而研制的新一代反击破。它采用新的制造技术,结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,其排料粒度大小可以调节,破碎规格多样化。本

  PF系列反击破(反击式破碎机)是郑州鼎盛公司在吸收国内外技术,结合国内砂石行业具体工矿条件而研制的新一代反击破。它采用新的制造技术,结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,其排料粒度大小可以调节,破碎规格多样化。本机的结构合理,应用广泛、生产效率高,操作和保养简单,并具有良好的安全性能。

  本系列反击破与锤式破碎机相比,能更充分地利用整个转子的高速冲击能量。但由于反击破板锤极易磨损,它在硬物料破碎的应用上也受到限制,反击破通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。

大型反击破

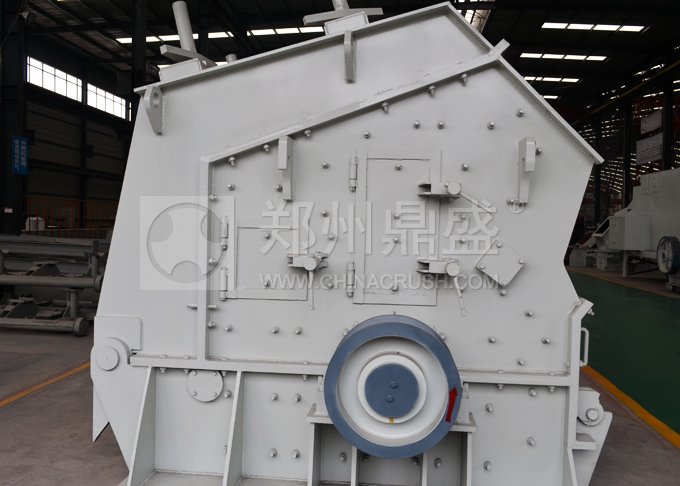

图为郑州鼎盛公司生产的PF1820型号反击式破碎机

  1.反击破总成

  反击式破碎机是一种利用冲击能来破碎物料的破碎机械。当物料进入板锤作用区时,受到板锤的高速冲击使被破碎物不断被抛向安装在转子上方的反击装置上破碎,然后又从反击衬板上弹回到板锤作用区重新被反击,物料由大到小进入一、二、三、反击腔重复进行破碎 。直到物料被破碎至所需粒度,由机器下部排出为止。调整反击架与转子架之间的间隙可达到改变物料出料粒度和物料形状的目的。

  1.1反击式破碎机组成

  (1)反击破转子部件

  破碎机转子架采用钢板焊接而成,板锤被固定在正确的位置,轴向限位装置,能有效的防止板锤窜动。板锤采用高耐磨材料制成。整个转子具有良好的动静平衡性和耐冲击性。

反击式破碎机型号

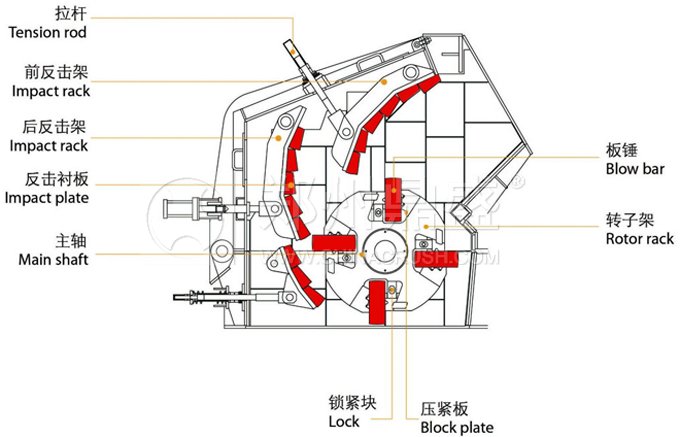

图为反击式破碎机结构图

  (2)反击破碎机机架

  破碎机机架有底座、中箱架、后上盖三部分坚固、抗扭曲的箱形焊接结构件组成,彼此用高强度螺栓连接。为保证安全可靠的更换易损件,铰链式机架盖可用棘轮装置启闭。建议用户在机架上放置起吊装置,这将帮助你更为快捷的打开上机架以更换易损件或检修设备。机架两侧均设有检修门。

  (3)大型反击破反击架

  大型反击破碎机装有前、后两个反击架,均采用自重式悬挂结构。每一反击架被单独的支撑在破碎机机架上。破碎机工作时,反击架籍自重保持其正常工作位置;过铁时,反击架迅速抬起,异物排除后,又重新返回原处。反击架与转子之间的间隙可通过悬挂螺栓进行调整。反击衬板可以从磨损较大的地方更换到磨损较小的地方。

石子专用反击破

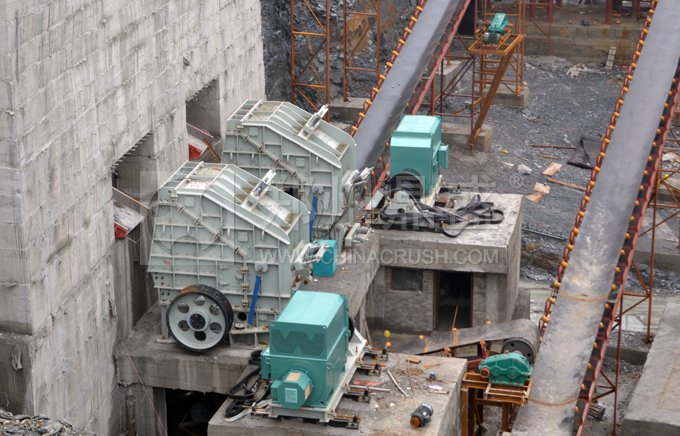

图为在时产800吨砂石生产线中使用的PF1620反击式破碎机

  (4)反击式破碎机传动部分

  反击式破碎机的传动部分采用高效窄V三角皮带传动。与主轴配合的皮带轮采用锥套连接,增加结合面承载能力强,便于装拆。转子的转速可通过更换槽轮来调整。

  2.壳体总成

  壳体是反击式破碎机的支承部件,要有足够的强度。壳体不能产生变形或开裂现象,在壳体内部不能存在内应力。如果存在内应力强度不够,会在破碎机运行过程中产生整机的变形,造成破碎机的停机,严重时造成破碎机的报废。反击破壳体由破碎机前、后反击架、反击衬板、主轴、转子、等部分组成。

  3.驱动系统

  反击式破碎机主机产生的动能,通过电机皮带轮由三角带传递给破碎机的大皮带轮。大皮带轮带动整个转子做圆周运动。从而达到连续运转破碎的目的。

  反击破驱动系统由主电机、电机皮带轮、三角带、大皮带轮组成。驱动系统的功能是把主电机的动能传递给破碎机。大小皮带轮要用优质的铸铁件生产,以保证长时间的使用而不会变形。在结构上要保证小皮带轮有尽可能大的包角。这样小皮带轮传动效率才能更高。如果驱动系统的大小皮带轮材质不好,就会造成三角带槽的变形而产生传动带脱落的现象,造成破碎机的停机。

反击式破碎机转子

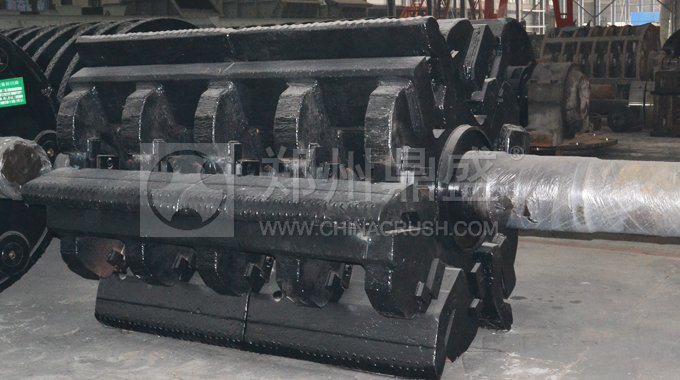

图为反击式破碎机转子

  4.转子部分

  反击式破碎机转子由安装在主轴两边的主轴承支承,由大皮带轮接受三角带传递过来的动力,使整个转子体产生转动。在起动的初期,板锤随着转子转动且板锤本身也做360°的自转。随着转子转速的加大,板锤的离心力也不断增大,当达到一定值时板锤完全张开进入工作状态。当物料从进料口下落到板锤的工作范围后,板锤开始破碎作业。破碎后的小块物料进入第二破碎腔进行二次破碎,破碎后物料下落到皮带传送装置,进行筛分。

  破碎机转子主轴、皮带轮、主轴承、轴承座、锤盘、板锤、锤轴等组成。作为整个转子系统来说可以说是破碎机的心脏。一个好的转子它要具备有良好的动平衡、高使用寿命的耐磨件和高寿命的主轴承。只有具备以上三个优点,才能充分保证破碎机的出料粒度、连续的运转性能。如果一个转子的动平衡不好、耐磨材料和主轴承寿命太短会直接影响到破碎机的运转和产量,造成维护成本升高,检修频繁。

  5.耐磨件系统

  反击破板锤要求要有足够的强度和表面硬度。板锤是破碎机耐磨备件的核心零件。如果板锤没有足够的表面硬度,板锤在运行过程中就会很快失效,造成破碎机的维护费用升高。如果板锤的韧性不够,板锤就会断裂,造成破碎机设备事故。

反击破板锤

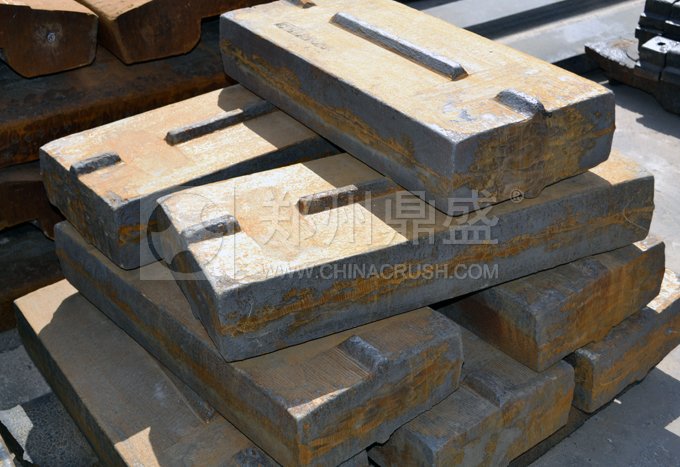

图为郑州鼎盛公司生产的大金牙反击破板锤

  6.液压系统

  反击破碎机的液压缸是用于机器的起盖装置,液压缸不能有漏油现象。如果液压缸有漏油现象,就会造成维护成本的升高及液压缸工作无力,不能完成抽轴作业及启盖作业。
